Широкополосный усилитель FORO 177P-30 с обратным каналом

Описание

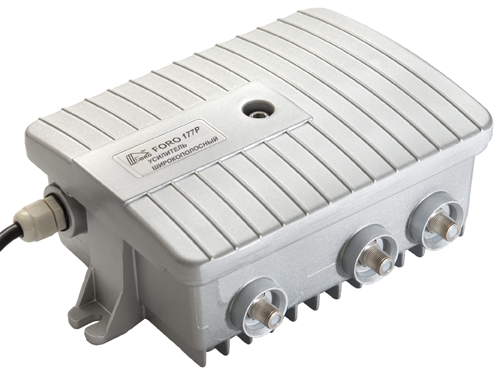

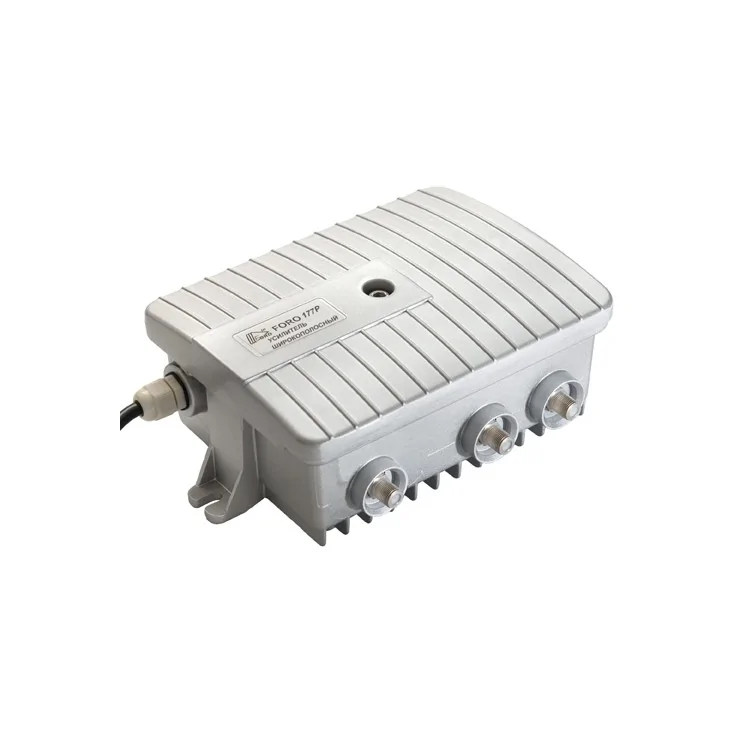

Мощный широкополосный усилитель с обратным каналом, выходным уровнем - 128 дБмкВ (по DIN45004B, при искажениях 3-го порядка -60 дБ) реализован во влагозащитном литом корпусе (класс защиты IP66 по МЭК529)

Имеет в своем составе:

- усилитель прямого канала с диапазоном рабочих частот (47… 1006 МГц) с плавной регулировкой усиления и наклона АЧХ, встроенный коммутируемый сплиттер и межкаскадные коммутируемые аттенюатор и корректор.

- тракт обратного канала с диапазоном рабочих частот 5…30 МГц с плавной регулировкой усиления и наклона АЧХ, имеющий три режима работы (пассивный, активный, выключено),

 Питание осуществляется от сети переменного тока 220 В.

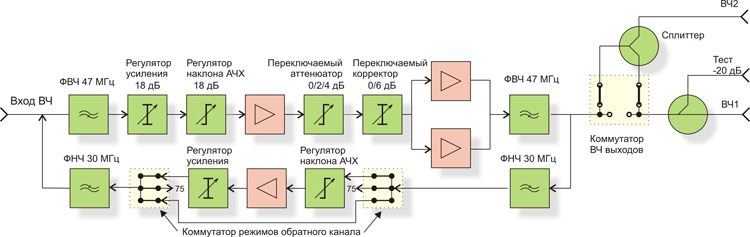

Структурная схема усилителя FORO 177P-30
