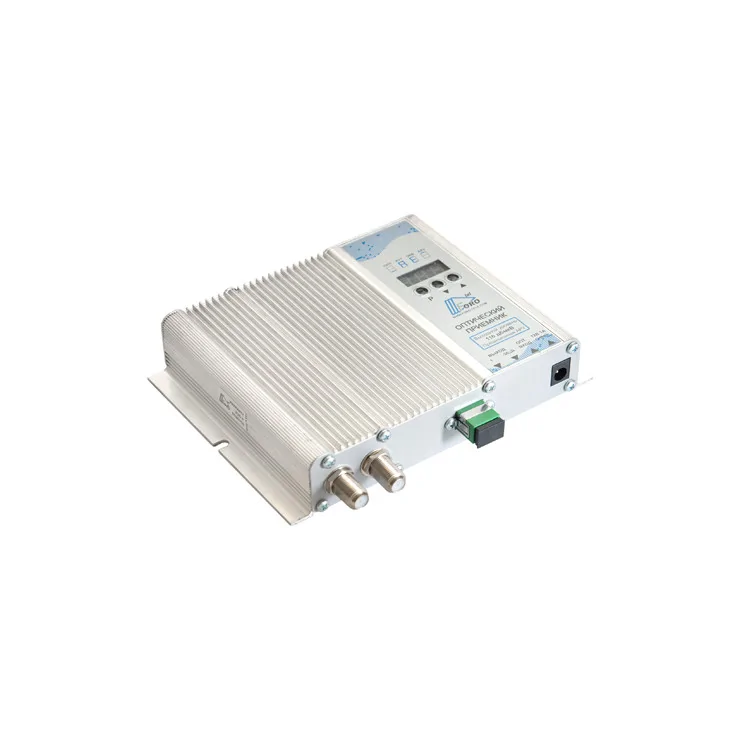

Оптический приёмник FORO 216AE

Описание

Особенностью приемника является прецизионная система АРУ, основанная на использовании термонезависимого высокочастотного детектора радиосигнала. Это решение позволяет с высокой точностью поддерживать выходной уровень приемника при изменении не только входной оптической мощности, но и изменении индекса оптической модуляции (OMI) передатчика, и изменении числа каналов в групповом сигнале кабельного ТВ.

Такая система АРУ позволяет исключить дополнительные регулировки в процессе эксплуатации, настройка приемника производится только на этапе установки в домовую распределительную сеть.

Приемник имеет высокий рабочий выходной уровень 116 дБмкВ (наклон АЧХ 9 дБ), электронное управление и индикацию выходного уровня.

Индикатор отображает уровень выходного РЧ сигнала в дБмкВ в пересчёте на 42 канала при плоской АЧХ с учетом ослабления межкаскадного аттенюатора. Величина наклона эквалайзера не учитывается

При другом числе каналов реальный выходной уровень на выходе приемника будет отличаться от отображаемого на величину «К». K = - 10Log(N/42) где N – реальное число каналов в кабельной сети.

Например: при числе каналов 68 реальный выходной уровень будет меньше отображаемого на 2,1 дБ

Использование энергоэффективного высоколинейного GaAS выходного каскада позволило реализовать мощный приемник с низким энергопотреблением в малогабаритном алюминиевом корпусе.
